Kamera przemysłowa to zaawansowane urządzenie monitorujące, wykorzystywane w wielu branżach do nadzoru procesów, zapewnienia bezpieczeństwa czy analizy produkcji. Każdy model opiera się na kilku kluczowych elementach sprzętowych i programowych, które współpracują, aby dostarczyć wyraźny i dokładny obraz w czasie rzeczywistym. Poniżej omówione zostaną najważniejsze aspekty działania kamer przemysłowych, począwszy od budowy matrycy aż po transmisję danych i inteligentne algorytmy analizy obrazu.
Budowa i zasada działania podstawowych komponentów
Matryca światłoczuła i soczewki

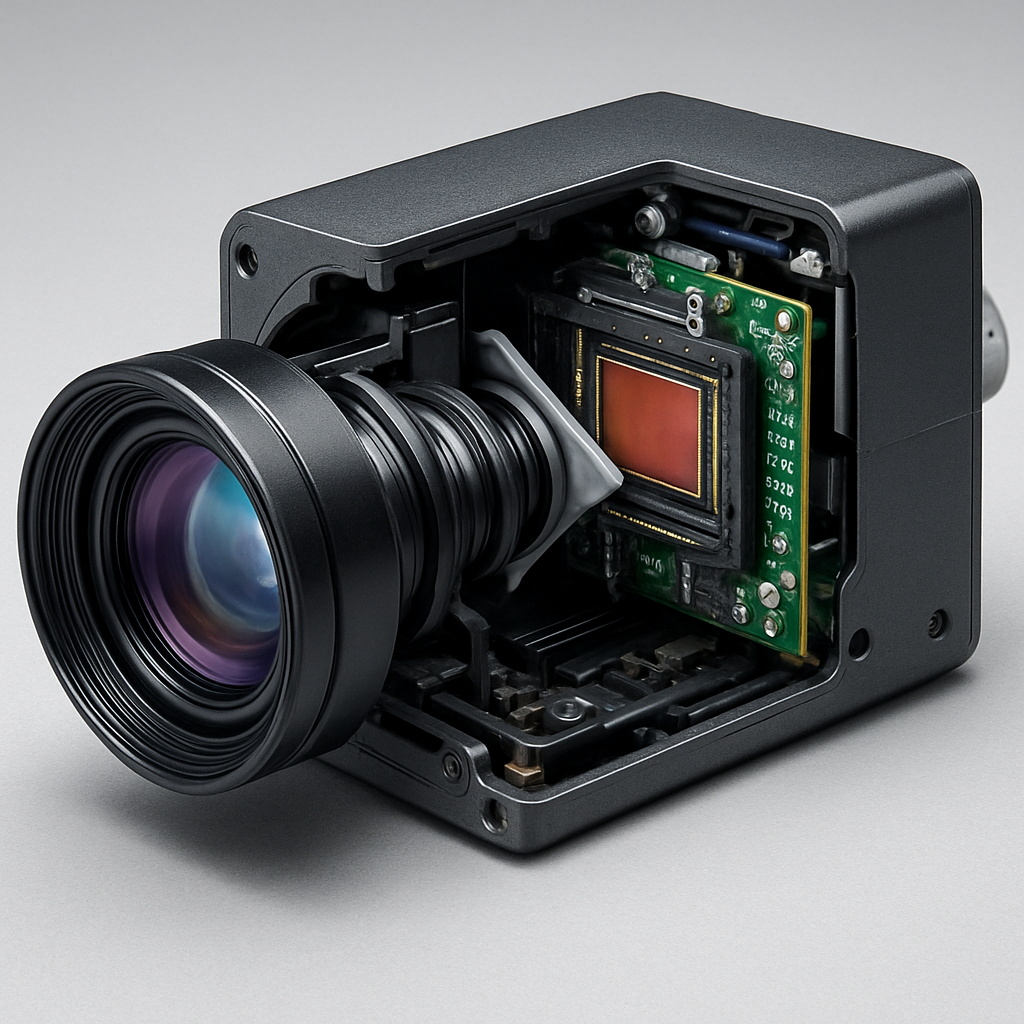

Serce każdej kamery przemysłowej stanowi matryca, na której rejestrowane są przychodzące promienie świetlne. W zależności od modelu stosuje się matryce CMOS lub CCD, różniące się sposobem odczytu sygnału i zakresem dynamiki. Obok niej montowany jest zestaw soczewek, które skupiają światło na matrycy, zapewniając odpowiednie ogniskowanie i korygując zniekształcenia. Jakość soczewki determinuje ostrość obrazu, a także wpływa na rozdzielczość i kąty widzenia kamery.
Czułość i zakres dynamiczny
Parametr czułość matrycy określa minimalne natężenie światła niezbędne do zarejestrowania obrazu. Wyższa czułość sprawdza się w słabo oświetlonych pomieszczeniach lub przy nocnym monitoringu. Z kolei zakres dynamiczny umożliwia prawidłowe odwzorowanie scen o dużym kontraście, w których występują zarówno mocno oświetlone, jak i głęboko zacienione obszary. Optymalna kombinacja tych cech gwarantuje czytelne obrazy nawet w trudnych warunkach oświetleniowych.
Technologie przetwarzania obrazu
Kompresja i kodeki
Aby ograniczyć przepustowość sieci i zredukować przestrzeń dyskową, obrazy z kamer są poddawane kompresji. Najczęściej wykorzystywane kodeki to H.264, H.265 oraz MJPEG. Ich zadaniem jest minimalizacja rozmiaru plików przy zachowaniu akceptowalnej jakości. Wydajniejsze algorytmy kompresji, takie jak H.265, oferują nawet o 50% lepszą redukcję danych w porównaniu do starszych standardów.
Cyfrowa korekcja obrazu
Po wstępnym przetworzeniu sygnału następuje szereg operacji korekcyjnych, mających na celu poprawę czytelności obrazu. Wśród nich wyróżniamy:
- redukcję szumów,
- korekcję balansu bieli,
- wzmacnianie kontrastu,
- stabilizację obrazu.
Dzięki tym procedurom użytkownik otrzymuje ostry i klarowny obraz, wolny od artefaktów powstałych wskutek słabej jakości sygnału czy niekorzystnych warunków oświetleniowych.
Transmisja sygnału i archiwizacja
Protokoły sieciowe i łączność
Kamery przemysłowe coraz częściej funkcjonują w ramach sieci IP. Do transmisji używa się protokołów takich jak RTP, RTSP czy ONVIF, które umożliwiają strumieniowanie wideo w czasie rzeczywistym. Połączenie może odbywać się przewodowo (Ethernet, światłowód) lub bezprzewodowo (Wi-Fi, 4G/5G). Wybór medium transmisyjnego zależy od dystansu, wymagań bezpieczeństwa i infrastruktury zakładu.
Systemy zarządzania wideo (VMS)
Zarejestrowane nagrania przechowywane są na lokalnych serwerach lub w chmurze. Do ich obsługi służą specjalistyczne oprogramowanie VMS, które odpowiada za harmonogram nagrywania, wyszukiwanie zdarzeń i dostęp zdalny. Wiele systemów oferuje również generowanie raportów, powiadomienia e-mail lub SMS w razie wykrycia nietypowych zdarzeń.
Inteligentna analiza obrazu
Algorytmy detekcji i rozpoznawania
Współczesne kamery wyposażone są w moduły sztucznej inteligencji, zdolne do analizy obrazu w czasie rzeczywistym. Przykładowe funkcje to:
- detekcja ruchu,
- rozpoznawanie twarzy,
- monitorowanie przekroczenia linii,
- identyfikacja tablic rejestracyjnych.
Dzięki nim możliwe jest automatyczne wyzwalanie alarmów, śledzenie obiektów czy segregacja nagrań według określonych kryteriów.
Wyzwania związane z pracą w trudnych warunkach
W przemyśle kamery często działają w ekstremalnych temperaturach, wibracjach czy w obecności pyłu i wilgoci. Aby sprostać tym wyzwaniom, obudowy muszą być odporne na uszkodzenia oraz spełniać normy szczelności IP65 lub IP67. Dodatkowo stosuje się aktywne systemy chłodzenia lub grzania, które chronią elektronikę przed przegrzaniem i kondensacją pary wodnej.
Zastosowania i przyszłe trendy
Obszary wykorzystania
Kamera przemysłowa znajduje zastosowanie w wielu gałęziach przemysłu:
- liniach produkcyjnych, gdzie monitoruje jakość wyrobów,
- zakładach chemicznych i petrochemicznych wymagających stabilności pracy urządzeń,
- magazynach, nadzorujących procesy logistyczne,
- systemach ochrony obiektów, zapewniających ciągłość transmisja i szybką reakcję na zagrożenia.
Rozwój technologii
W przyszłości kamery będą coraz bardziej inteligentne, a ich możliwości analityczne poszerzą się o samouczenie się sieci neuronowych. Zakres dynamiczny i oświetlenie nocne będą udoskonalane za pomocą technologii HDR i diod IR nowej generacji. Integracja z systemami IoT oraz automatyka przemysłowa umożliwi tworzenie kompleksowych rozwiązań monitorujących i sterujących procesami produkcyjnymi.
