Jak działa klawiatura

Klawiatura to jedno z najważniejszych urządzeń wejściowych, które umożliwia interakcję z komputerem i wieloma innymi urządzeniami elektronicznymi. Choć jej wygląd wydaje się prosty, pod pokrywą kryje się skomplikowany system, w którym klawisze, przełączniki i kontrolery współpracują ze sobą, aby każde naciśnięcie zostało rozpoznane i przesłane dalej. Poniższy artykuł przybliża budowę, działanie oraz nowoczesne rozwiązania wykorzystywane w klawiaturach.

Budowa i zasada działania klawiatury

Na pierwszy rzut oka klawiatura składa się z szeregu klawiszy osadzonych w obudowie. Każdy klawisz to przycisk, który po wciśnięciu zamyka odpowiedni obwód na płytce drukowanej (PCB). W środku obudowy znajduje się macierz przewodów, połączonych w wiersze i kolumny. Przy naciśnięciu klawisza obwód między jednym wierszem a jedną kolumną zostaje zamknięty, co sygnalizuje konkretny znak.

• Płytka PCB z naniesionymi ścieżkami przewodzącymi
• Gniazda mocujące klawisze
• Osobne warstwy izolacyjne w modelach membranowych

Klawiatury membranowe to najprostszy i najtańszy typ. Składają się z trzech warstw:

• Wierzchnia warstwa z nadrukowanymi symbolami.
• Warstwa izolacyjna z otworami nad polami klawiszy.
• Spodnia warstwa z ścieżkami przewodzącymi.

Pod naciskiem klawisza środkowa warstwa ugina się, łącząc dwie przewodzące powierzchnie, co generuje impuls elektryczny. Zaletą jest niski koszt i cicha praca, wadą – ograniczona trwałość oraz charakterystyczne uczucie „gumowatego” skoku.

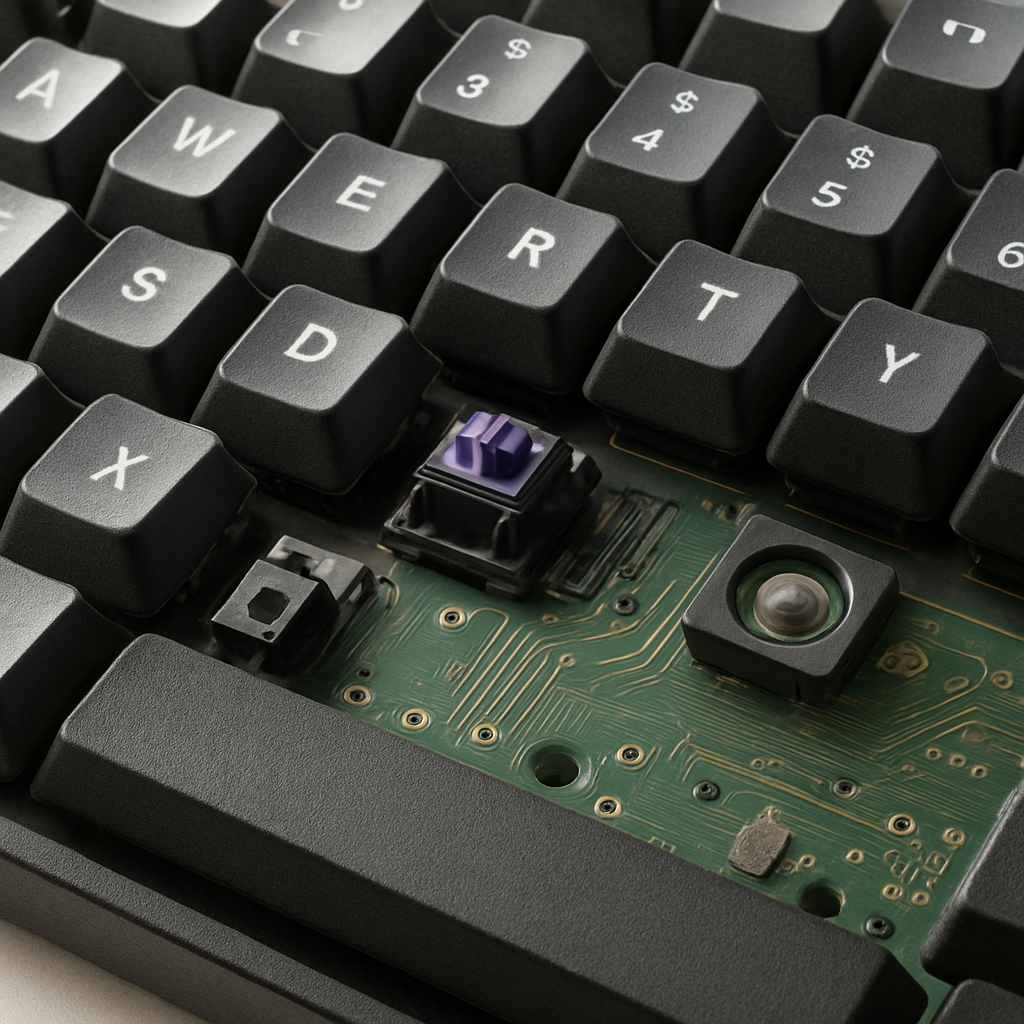

W klawiaturach mechanicznych każdy klawisz posiada oddzielny przełącznik. Wewnątrz przełącznika znajdują się elementy takie jak sprężyna, styki i prowadnica. Klawisz musi zostać wciśnięty do określonego punktu aktywacji, aby styki się zetknęły i zamknęły obwód.

• Wyższa wytrzymałość (nawet 50–100 milionów naciśnięć).
• Różne typy sprężyn zapewniające różne odczucia podczas pisania.
• Łatwość wymiany pojedynczych przełączników.

Dzięki mechanice klawiszy mechanicznych otrzymujemy wyraźny skok, łatwiejsze pisanie i lepsze wsparcie dla graczy.

Komunikacja klawiatury z komputerem

Najpopularniejsze złącza wykorzystywane do podłączenia klawiatury do komputera to:

• USB – uniwersalne, zasilanie i przesyłanie danych w jednym kablu.
• PS/2 – starszy standard, ale wciąż wykorzystywany w niektórych zastosowaniach, pozwalający na obsługę większej liczby naciśnięć jednocześnie.
• Bluetooth oraz inne technologie bezprzewodowe – wzrost komfortu kosztem niewielkiego opóźnienia i konieczności ładowania baterii.

Interfejsy różnią się protokołem komunikacji i sposobem inicjalizacji, ale zasada przesyłania danych bazuje na raportach klawiatury, które trafiają do sterownika systemowego.

Wrdzeniem działania każdej klawiatury jest mechanizm skanowania matrycy. Mikrokontroler kolejno aktywuje poszczególne wiersze napięciem, odczytując, z których kolumn płynie prąd. Każde napięcie zostaje zinterpretowane jako konkretny kod klawisza.

• Wybór wiersza (sterowanie napięciem).
• Odczyt stanu kolumny (pomiar napięcia lub rezystancji).
• Generowanie kodu zgodnie z tabelą kodów scan-code.

Dzięki szybkiemu odświeżaniu (od kilkuset do kilku tysięcy razy na sekundę) układ rozpoznaje nawet sytuacje, gdy kilka klawiszy jest naciskanych jednocześnie.

Zaawansowane technologie i rozwiązania

W przypadku prostych klawiatur dwie lub więcej jednoczesnych kombinacji może prowadzić do ghostingu – pojawienia się niechcianego znaku lub braku rejestracji klawisza. Rozwiązaniem jest:

• Anti-ghosting – selektywne pomijanie niepoprawnych kombinacji.
• n-key rollover (NKRO) – pełne wsparcie dla dowolnej liczby jednoczesnych naciśnięć.

W profesjonalnych modelach mechanicznych często stosuje się oddzielny obwód dla każdego przełącznika.

Nowoczesne klawiatury oferują możliwość programowania makr, podświetlenia RGB i zaawansowanej kontroli, dzięki dedykowanemu firmware. Użytkownik może:

• Przypisać funkcje do dowolnych klawiszy.
• Stworzyć profile dla różnych aplikacji.
• Dostosować jasność lub kolor podświetlenia.

Firmware współpracuje z aplikacją na komputerze, synchronizując ustawienia i aktualizacje. Wielu producentów udostępnia otwarte źródło oprogramowania, co pozwala na dalszą personalizację.

W laboratoriach nad klawiaturami pracuje się nad bezpośrednim rozpoznawaniem siły nacisku, klawiaturami elastycznymi (do zwijania i przenoszenia) oraz rozwiązaniami haptycznymi, które symulują wirtualny skok klawisza za pomocą wibracji lub elektromagnetyzmu. Dzięki nim przyszłe klawiatury będą jeszcze bardziej inteligentne i dopasowane do indywidualnych potrzeb użytkownika.
